電纜接頭規范 電纜接頭規范要求

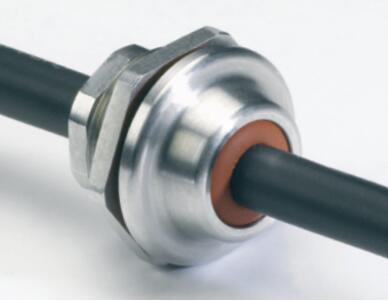

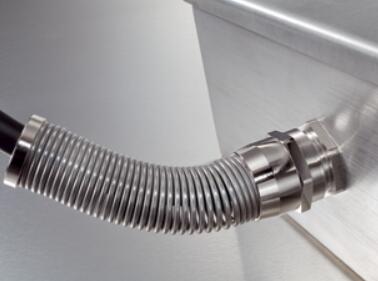

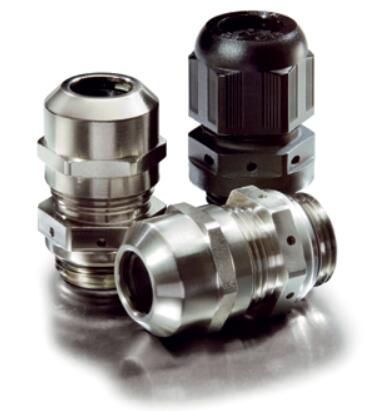

一般使用情況下，規范的選擇是塑料或金屬材質的標準電纜接頭，或帶有抗電磁干擾設計或可用于防爆區域的螺紋連接頭。對于存在極端負載的應用，建議選擇帶抗彎折保護功能和固線夾的電纜接頭。
電纜接頭的裝置類型選擇規范要求

1.單芯高壓電纜實行交叉互聯接地的隔斷金屬護層連接部位，應采用絕緣接頭，需按段監察絕緣的交叉互聯接地方式相鄰單元段的連接，也可采用絕緣接頭。

2.電纜線路中需分支接出時，應采用T型或Y型分支接頭。

3.三芯與單芯電纜相連時，應采用轉換接頭。

4.油浸紙絕緣與擠塑絕緣電纜相連時，應采用過渡接頭。

6.除上述情況外的電纜連接，應采用直通接頭。

7.電纜接頭的構造類型選擇，應按連接電纜的絕緣類型、安置環境、作業條件，滿足工程所需可靠性和經濟合理，并應符合下列規定：

1.水下電纜的接頭，應能維持鋼鎧層縱向連續且有足夠的機械強度，宜用軟性連接。

2.需限制溫升的大電流接頭，宜選用低熱阻材料等改善熱性能的構造型式。
電纜接頭的絕緣特性應符合下列規定：
1.接頭的額定電壓及其絕緣水平，不得低于所連接電纜額定電壓及其要求的絕緣水平。
2.絕緣接頭的絕緣環兩側耐受電壓，不得低于所連電纜護層絕緣水平的2倍。

電纜終端、接頭的布置，應滿足安裝維修所需的間距，以及電纜允許彎曲半徑的伸縮節配置要求，且應符合下列規定：
1.終端支架構成方式，應利于電纜及其組件的安裝；大于1500A的工作電流時，支架構造宜有防止橫向磁路閉合等附加發熱措施。
2.鄰近電氣化交通線路等對電纜金屬護層有侵蝕影響的地段。接頭設置方式宜便于監察維護。


本公司部分電纜接頭產品規范介紹：

閔彬新一代冷縮電纜接頭專為中國客戶開發設計，在結合上一代產品出色的擴張能力、絕緣性能以及應力控制的基礎上，繼續完善以滿足本地客戶在附件以及安裝習慣上的要求。新一代的冷縮產品更加符合本地客戶的需求。
主要技術規范
GB 12706.4-2008
IEC 60502-4：2010
ANSI/IEEE 48

產品概述（戶內及戶外終端）
冷縮型電纜終端是一種安裝及其簡便的中壓電纜連接產品，可廣泛的用于戶內及戶外電力系統內。
采用高介電常數應力控制，和終端本體一體化的設計，有效的降低了電纜表面的電應力，且絕緣性能出眾。

產品特點
- 性能優越
采用高性能硅橡膠材料，抗電痕及耐腐蝕性極強，絕緣性能優異，抗紫外線老化，適用壽命長；
硅橡膠彈性材料可以緊密貼附電纜本體，和電纜同“呼吸”；
高介電常數應力控制，顯著的降低電纜表面的電氣應力。

- 安裝便利
采用Elastimold獨有的冷縮技術，安裝時無需特殊培訓，無需工具，無需動火；
每套電纜終端獨立包裝，均配有安裝指導說明。

- 適用廣泛
覆蓋25到630mm2的全部電纜截面范圍。


新一代預制式電纜中間接頭有別于其他公司的熱縮或冷縮式產品，一對一的產品設計更加準確地滿足客戶的需求，并且能在長期使用中發揮出穩定的性能。

滿足主要技術規范
GB 12706.4-2008
IEC 60502-4:2010
ANSI/IEEE 404

產品概述（電纜中間接頭）
預制式電纜中間接頭是一種采用EPDM橡膠作為絕緣外殼的電纜中間連接絕緣產品，可廣泛的用于戶內及戶外電力系統內。
采用和電纜截面一對一的產品設計方式，保證安裝及使用過程中和電纜的緊密配合，不隨使用時間的增加而改變原有產品特性。

產品特點

- 性能優異可靠
EPDM橡膠材料確保更高絕緣性能；
適配器配合EPDM外殼確保電氣應力的優越控制；
預制式設計確保現場100%發揮產品的良好特性；
100%出廠測試。

- 安裝快速簡便
產品和電纜截面一對一設計，無需產品擴張及恢復；
無需特殊工具，無需動火。

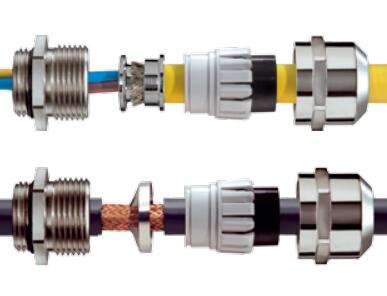

對于屏蔽電纜，可以使用帶有彈性屏蔽接觸彈簧片的EMC連接件輕松組裝。另外，高導電性層壓元件在電纜屏蔽層和插拔式連接器外殼之間形成永久可靠的連接，且其歐姆電阻和電感電阻都較低。
